Система искусственного снега и льда

Комплексное и индивидуальное проектное решение «под ключ»

Полный комплект «Решения для искусственного горнолыжного курорта»

------Система производства снега

включает в себя создание снега, систему хранения и доставки

В течение последних 15 лет сильные научно-исследовательские и инженерные команды ICESTA постоянно предоставляли клиентам первоклассные индивидуальные решения по оснежению и комплексные проекты «под ключ».

I. Промышленное применение

Автоматическая система оснежения ICESTA состоит из системы оснежения, системы хранения и доставки:

* Открытый искусственный горнолыжный курорт

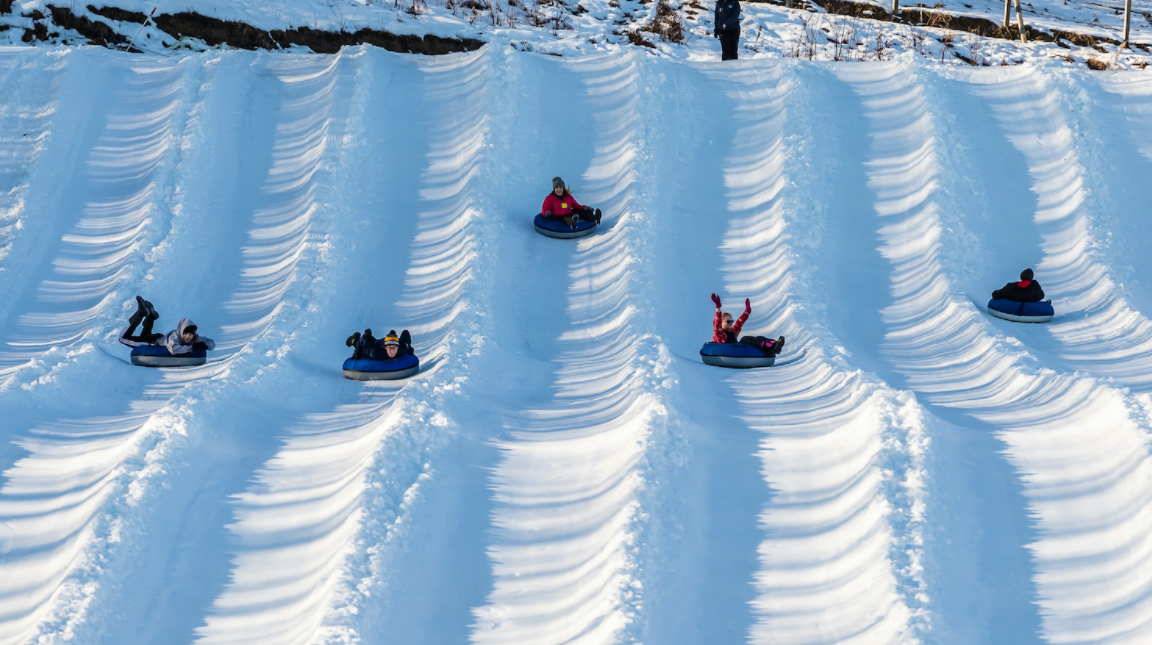

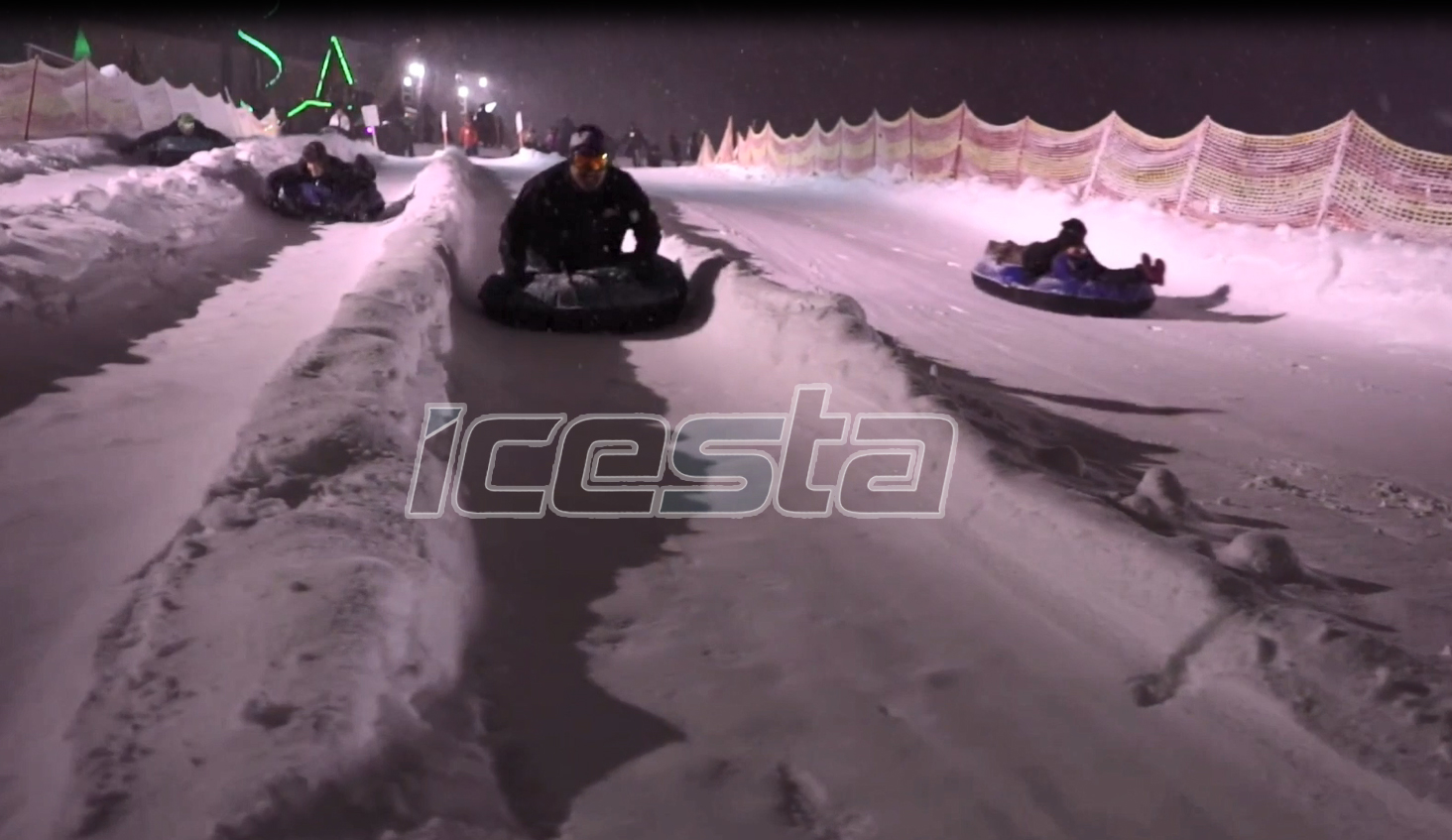

* Сноу-турбинг

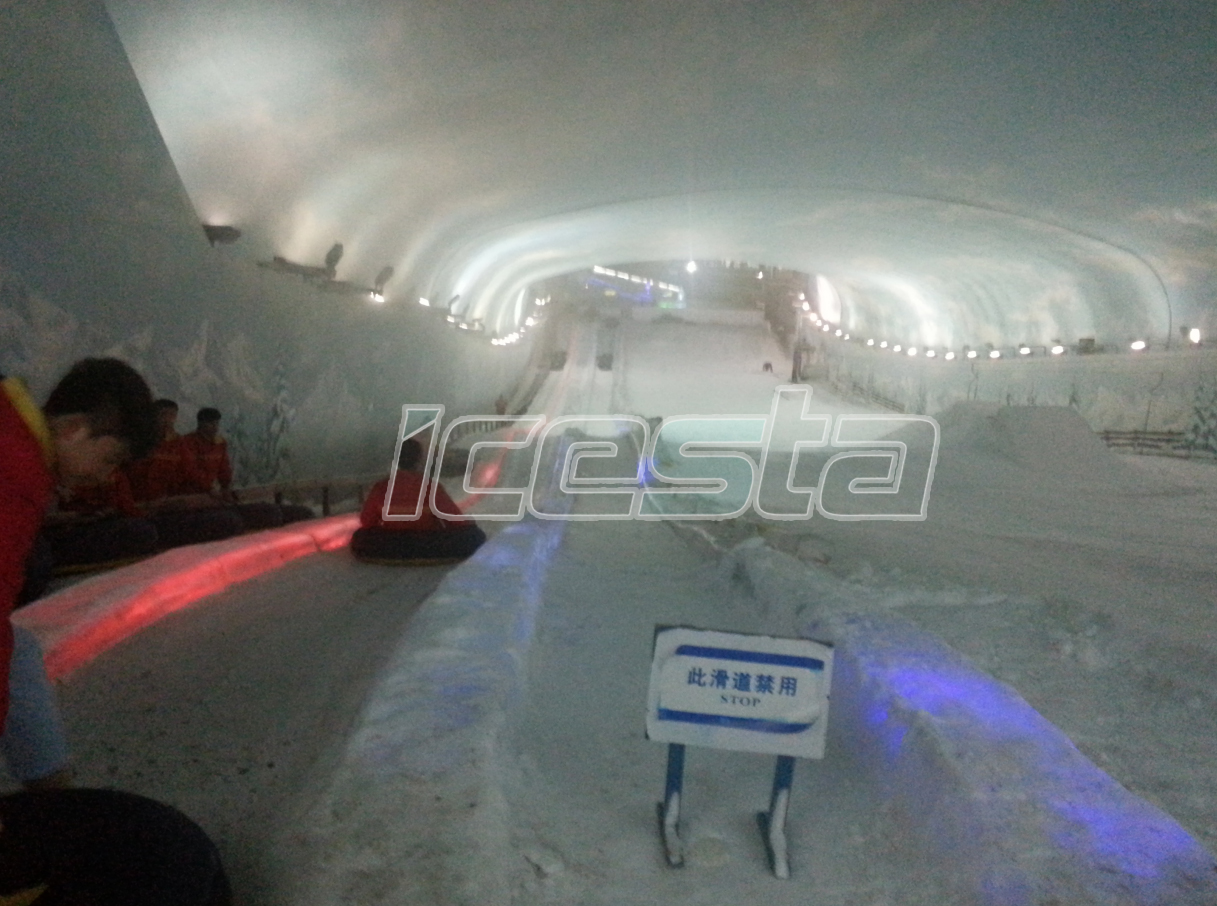

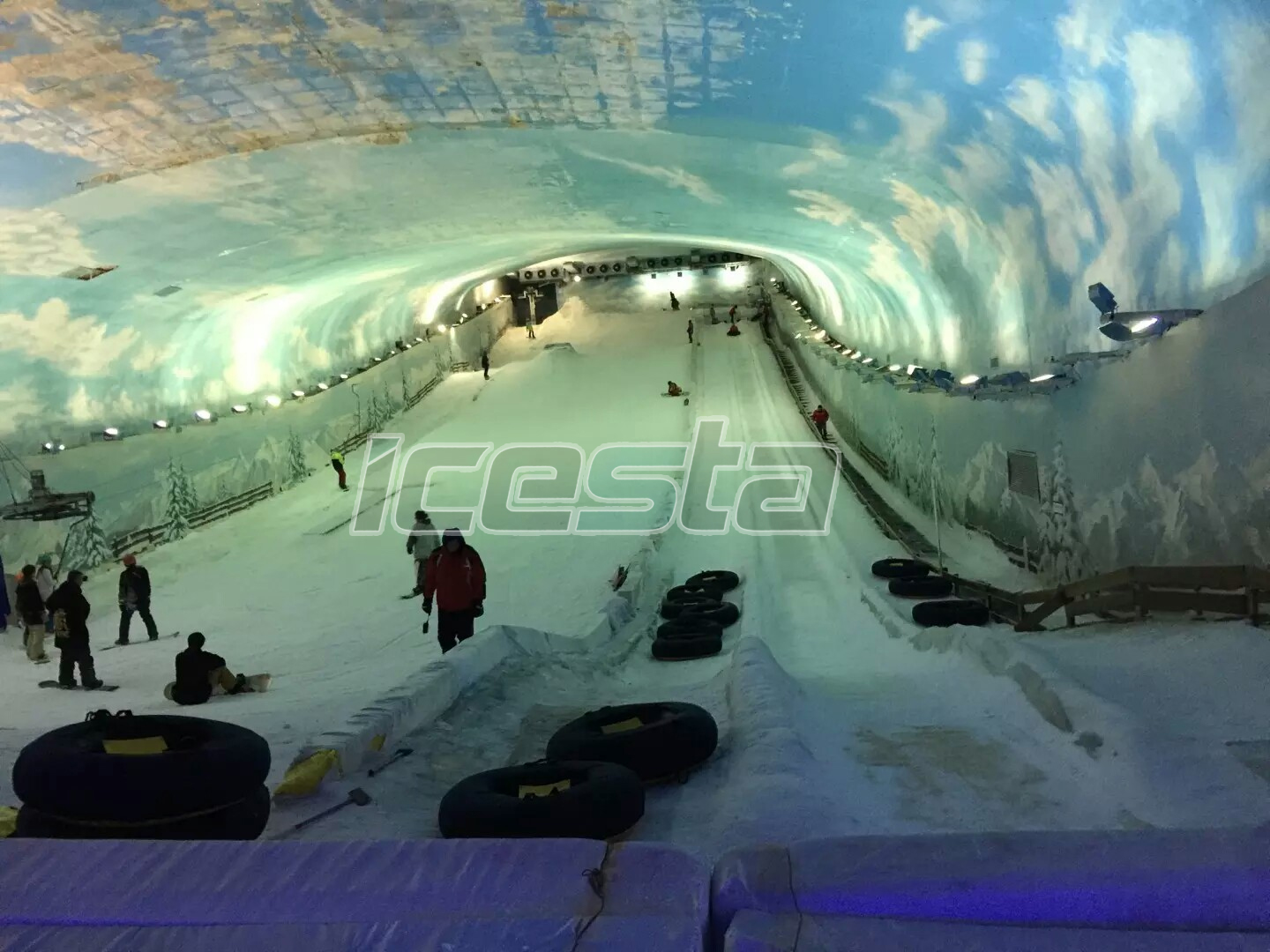

* Крытый снежный домик

*Создание атмосферы

II.Перед проектированием решения

Коммуникация перед разработкой решения очень важна.

ICESTA имеет очень строгий процесс проектирования и процедуру управления проектом PMP (см. меню ссылок «Блок-схема процедур и система PMP»). Перед разработкой схемы необходимо сообщить следующие важные сведения:

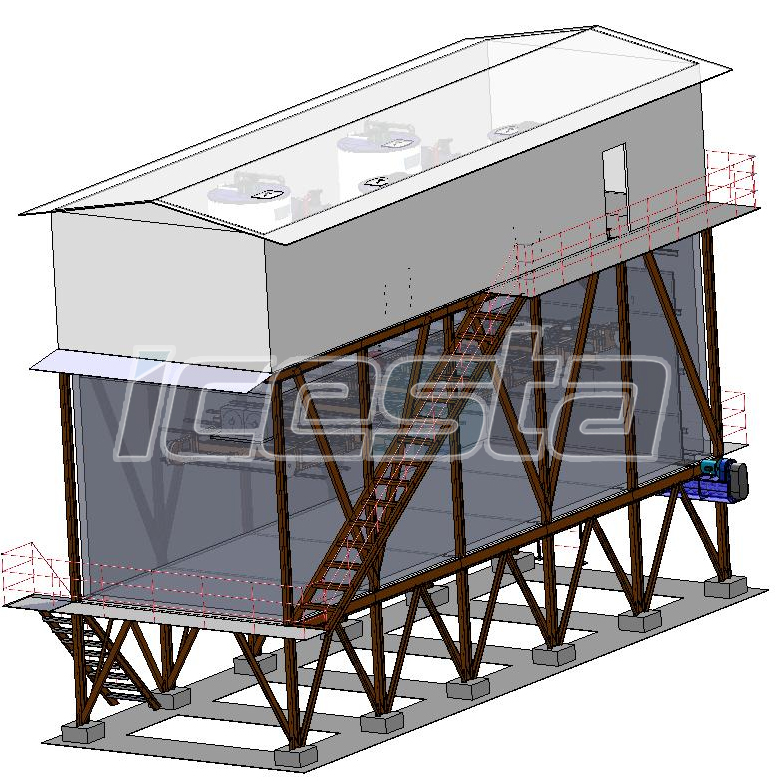

фото 9

Место применения: например, в помещении или на открытом воздухе, для катания на лыжах, турбинга, создания атмосферы или просто для просмотра.

Обстановка на месте:

* область использования (национальная территория, страны и даже города),

размер площадки, среда установки (открытый воздух, снаружи, в помещении), источник воды (обильный или недостаточный источник воды, грунтовые воды или водопроводная вода, морская вода и т. д.),

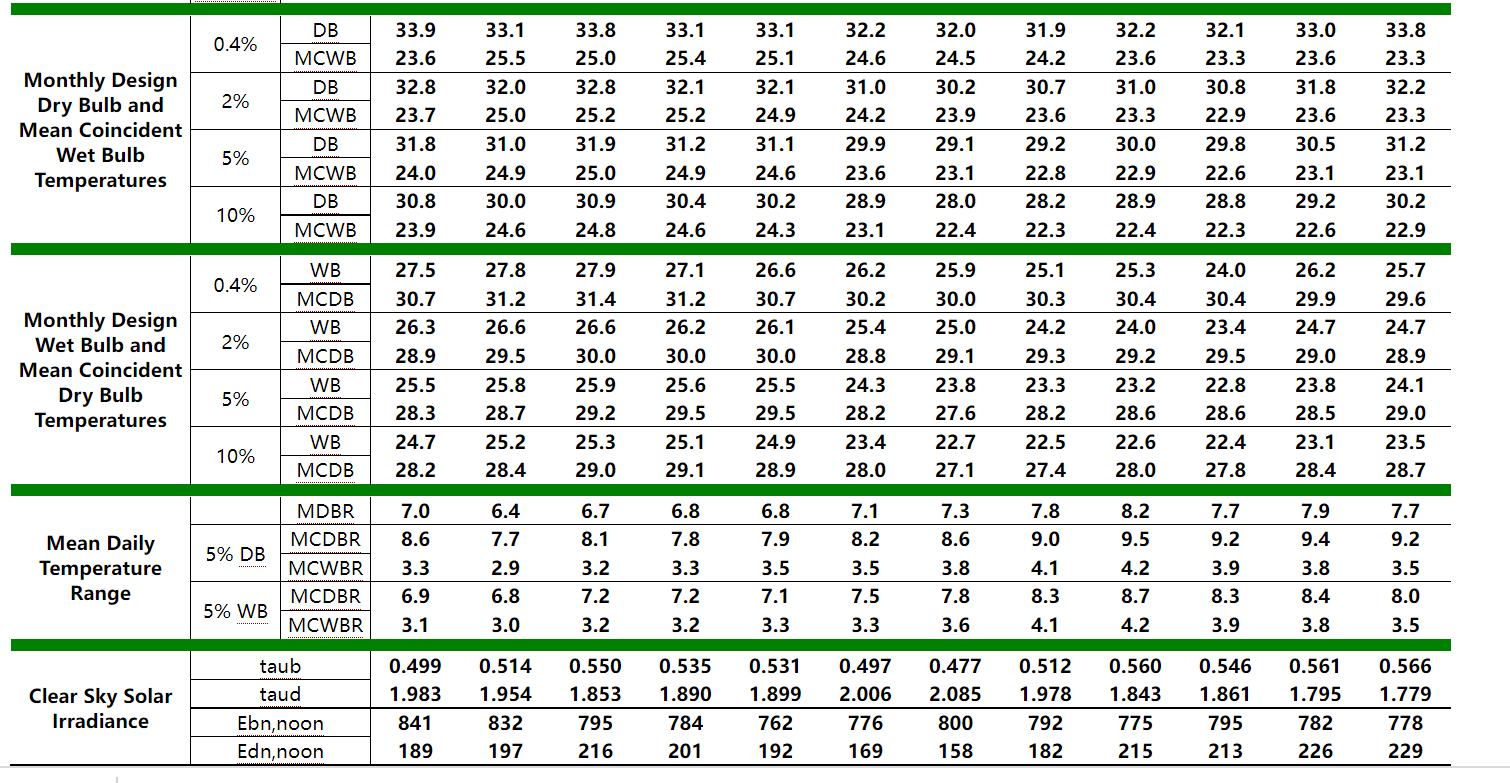

* Температура окружающей среды (максимальная и минимальная температура), соленость воздуха, температура воды на входе, температура по влажному термометру и т. д., используйте расстояние между точкой использования льда и ледяным зданием.

3. Требования к использованию: 24-часовая мощность производства снега, максимальная емкость хранения снега, максимальная мощность доставки снега, ежедневное время использования снега, частота использования снега с использованием льда и т. д.

Технические требования: метод охлаждения (воздушное охлаждение, водяное охлаждение, испарительное охлаждение), требования к напряжению (доступные напряжения: 380 В, 3P, 50 Гц, 220 В, 3P, 60 Гц, 440 ~ 480 В, 3P, 60 Гц, 380 В, 3P, 60 Гц), материалы, компрессоры и другие важные бренды компонентов, необходимо проанализировать необходимость использования генераторов и т. д. для конкретных продуктов.

Например, температура веб-баллона влияет на технический выбор испарительного конденсатора.

III. Проект решения и описание деталей

ICESTA предлагает различные системы оснежения в соответствии с различными требованиями клиентов и условиями площадки.

После подтверждения запроса клиента наша техническая команда рекомендует наиболее подходящую систему оснежения, разрабатывает схему и программу, а затем ICESTA отправляет подробное предложение.

Пример ---- ТИП A Изготовление снега из чешуйчатого льда.

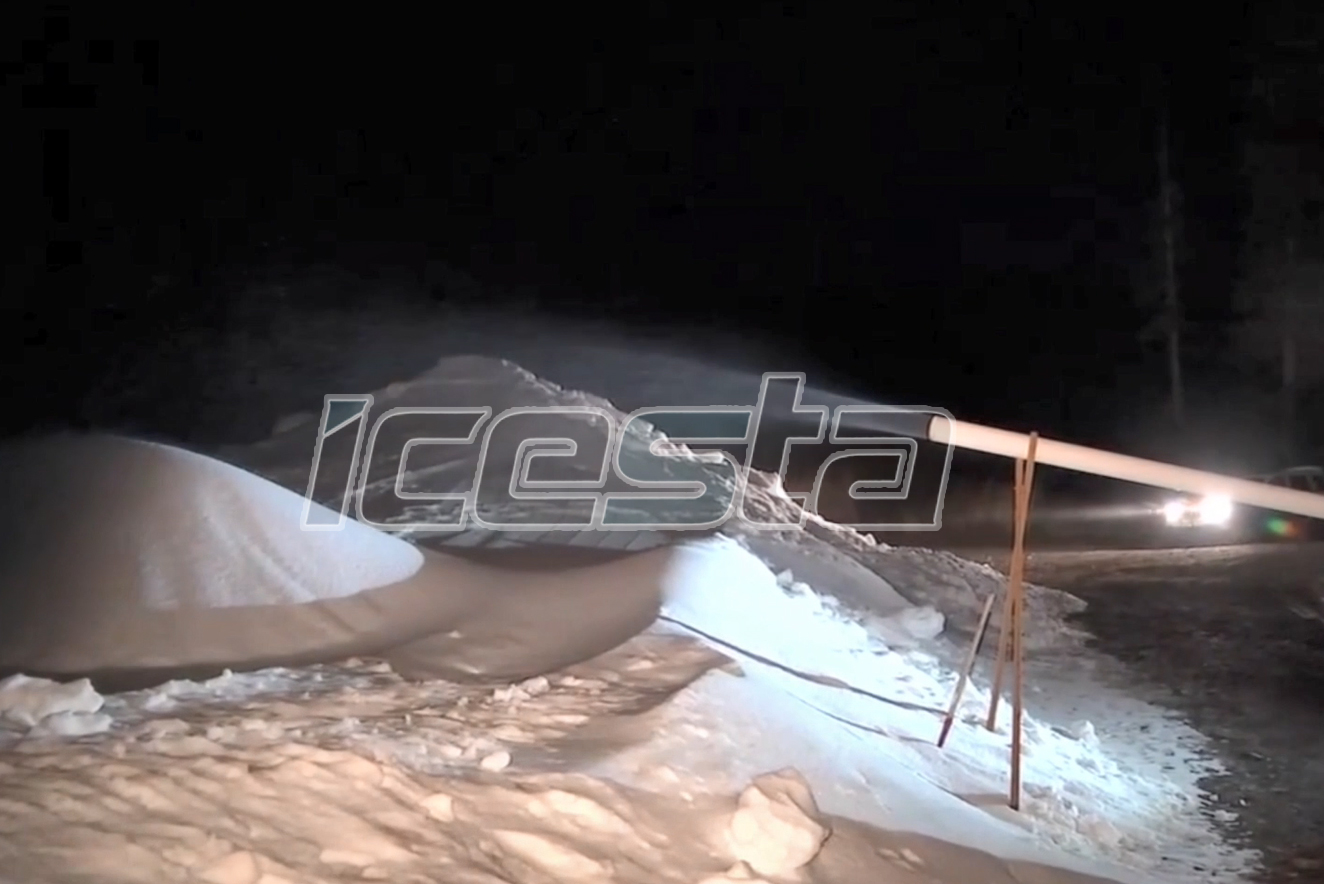

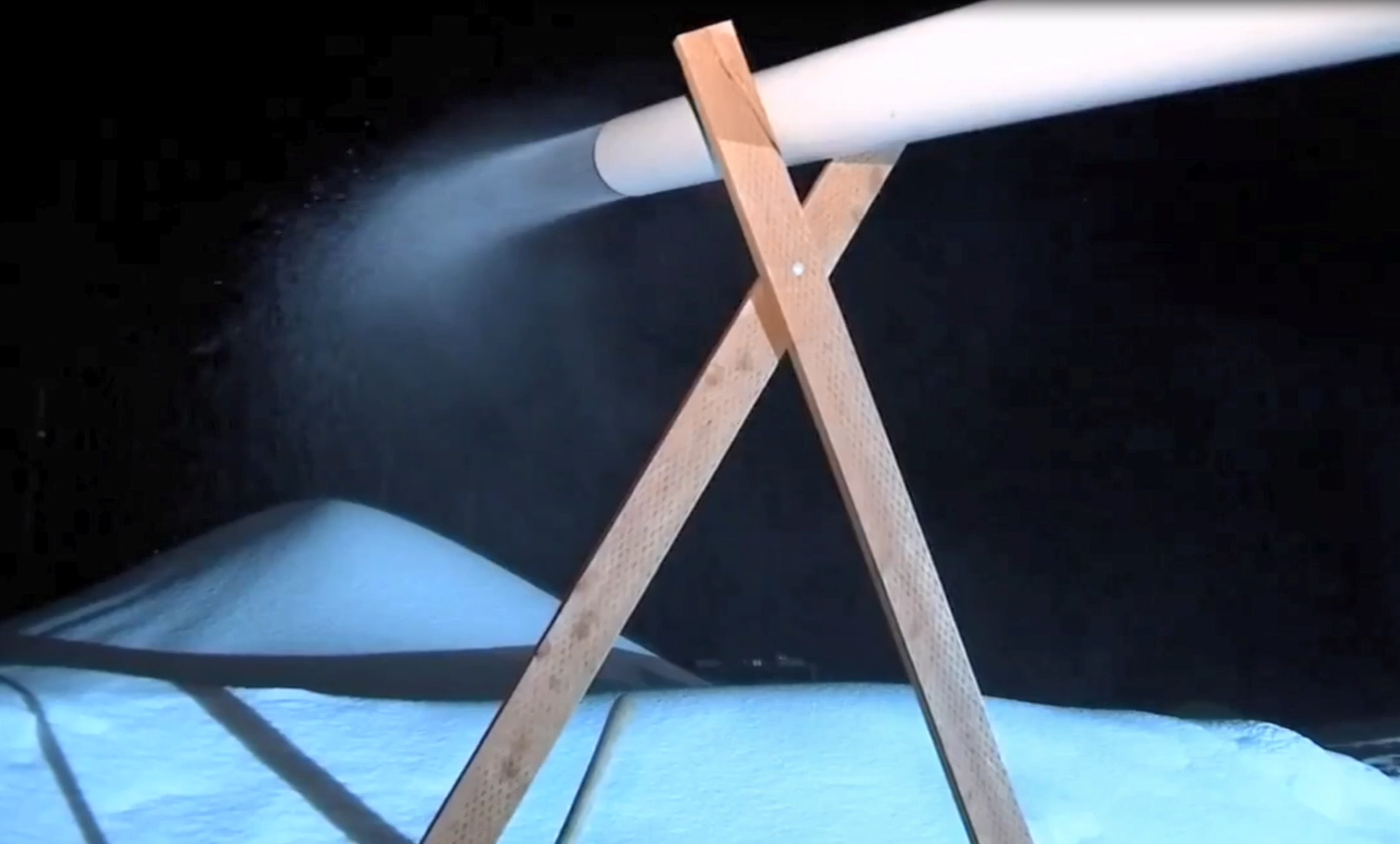

Система производства льда производительностью 50 тонн/24 часа + бункер для хранения и доставки снега емкостью 20 тонн + генератор снега с воздуходувкой

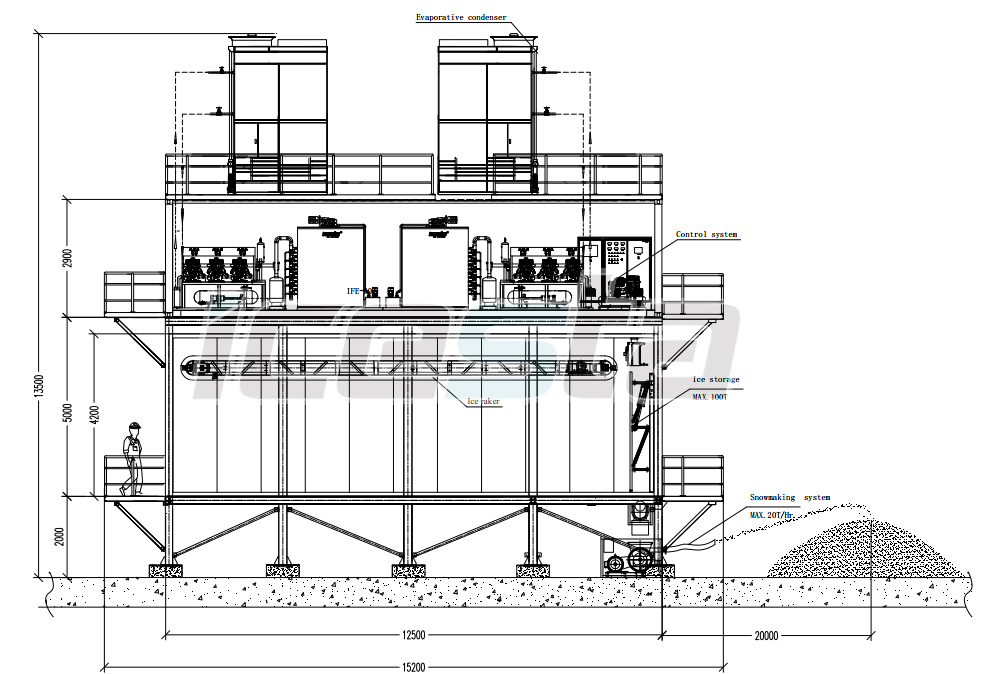

фото 10

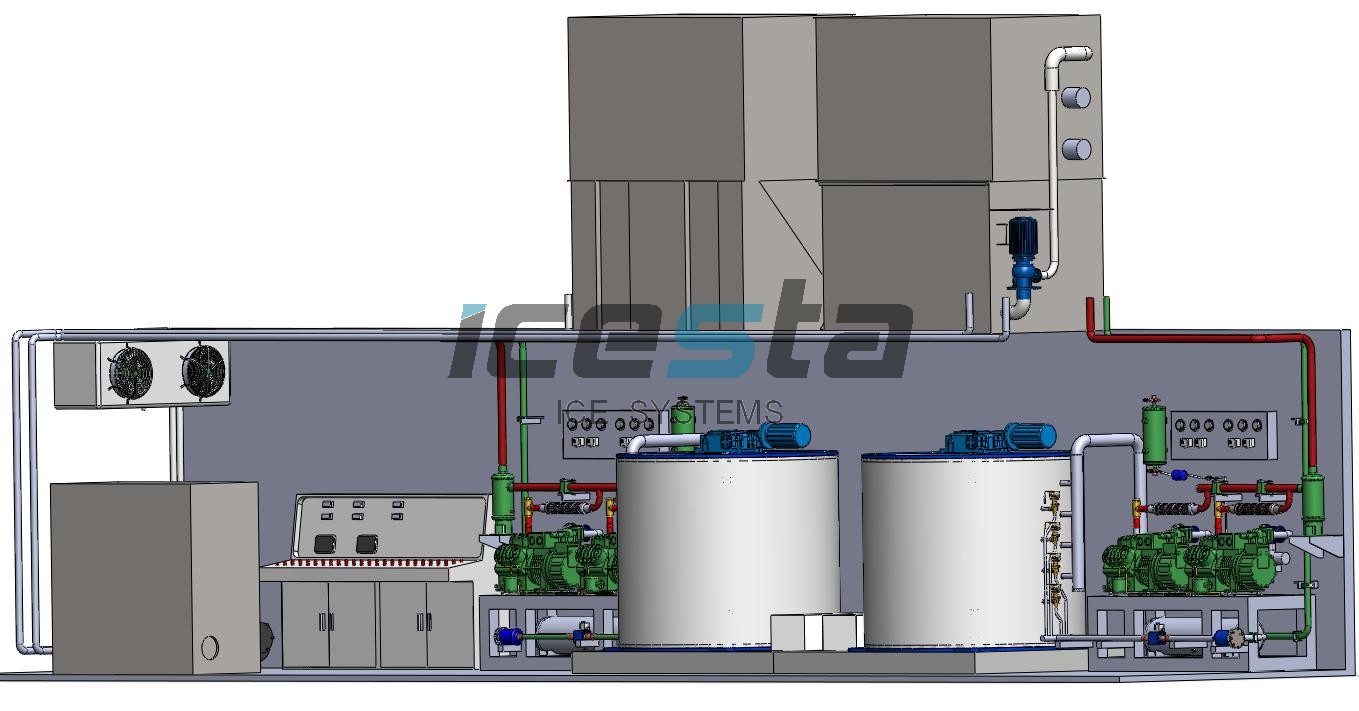

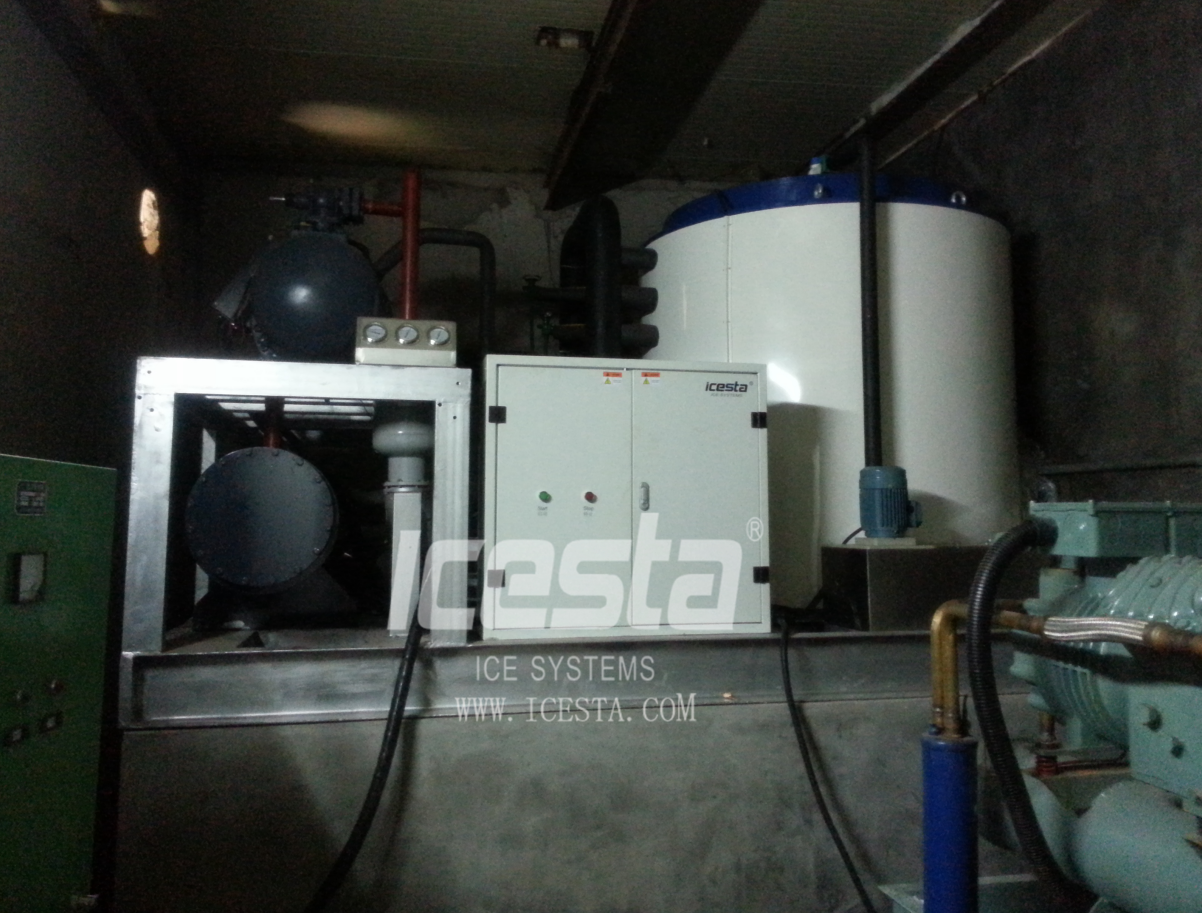

(Контейнерный)Машина для производства чешуйчатого льда

В соответствии с требованиями заказчика, мы поставляем

Стандартный льдогенератор с контейнером для чешуйчатого льда

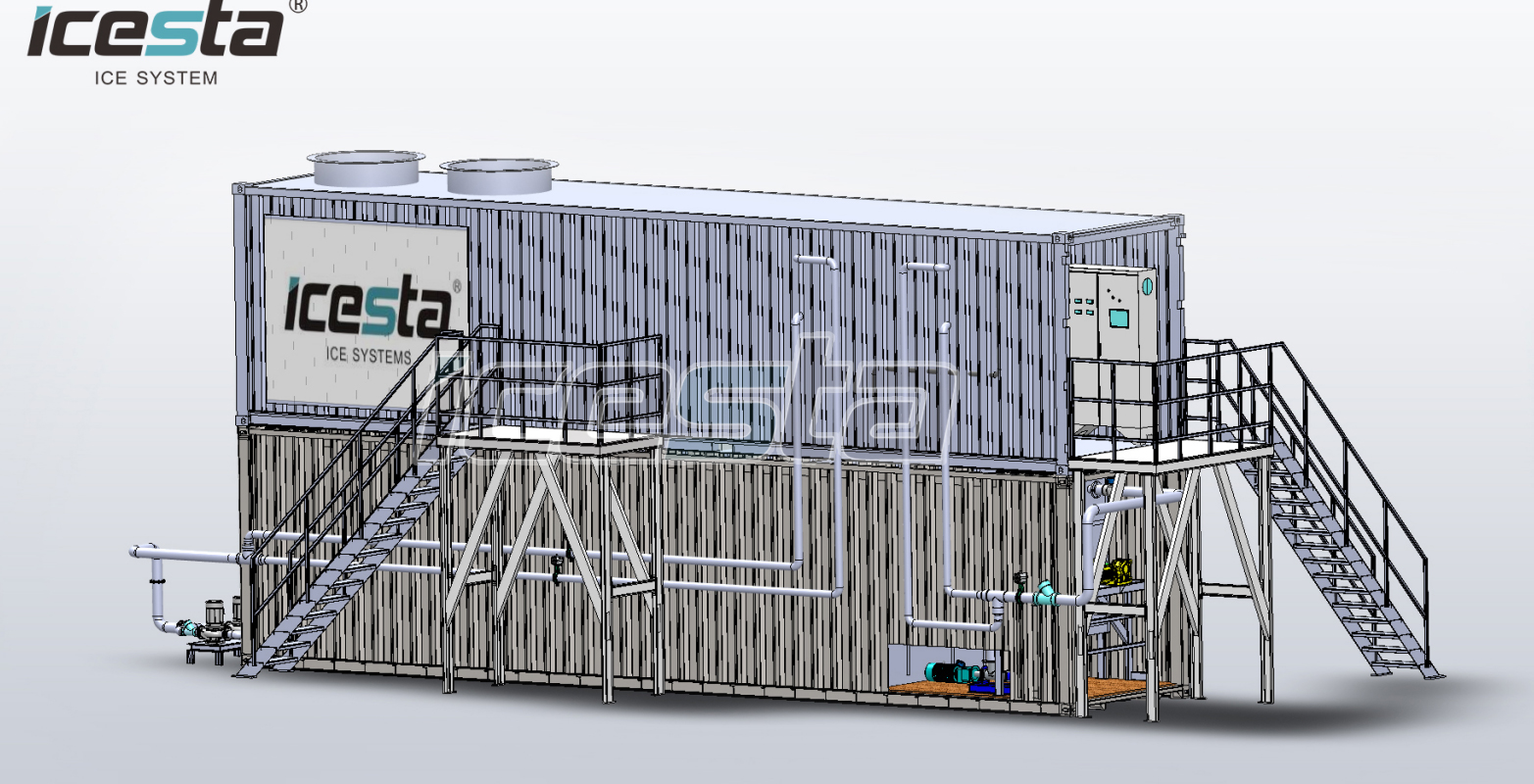

Машина для изготовления чешуйчатого льда помещается в контейнер (20-футовый или 40-футовый контейнер). Ледогенераторы полностью подсоединены к трубопроводам и полностью протестированы перед поставкой с завода, что обеспечивает максимальное удобство для пользователя на месте.

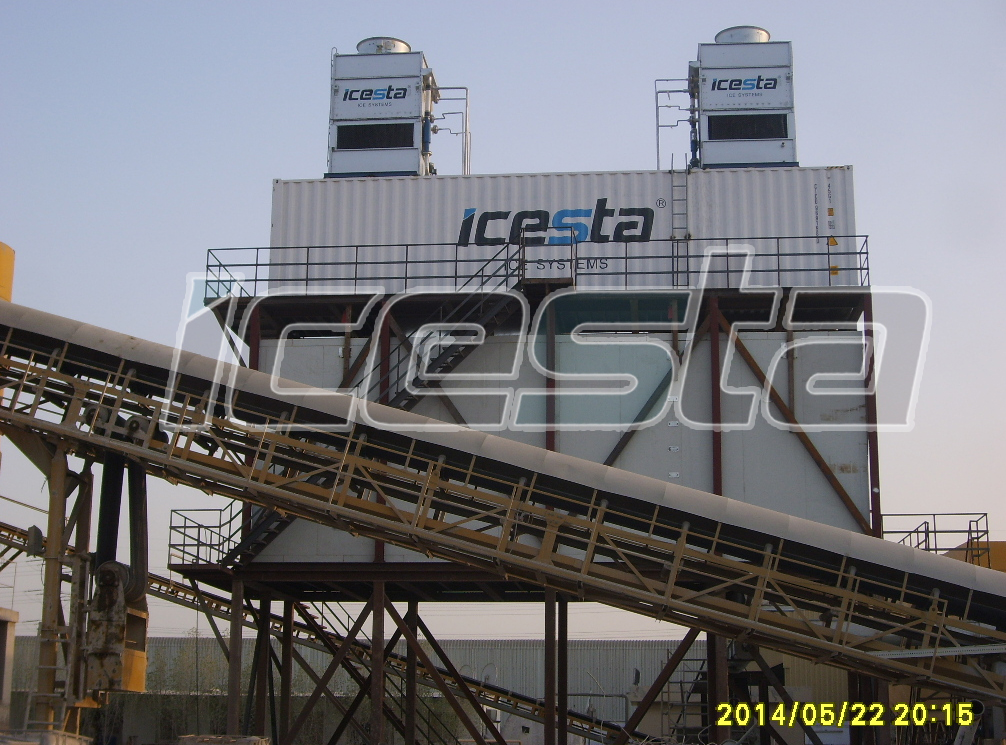

2*25 тонн в день испарительно-охлаждающие машины для производства чешуйчатого льда

Ледяная фабрика Icesta, интегрированная с интерактивной функцией Vivid HM, автоматически охлаждает готовую бетонную смесь.

Автоматическая система хранения и подачи льда в стиле рейкера:

--------Рефрижераторный контейнер 40HQ с системой подачи льда

A. Контейнер для сбора льда: автоматическая система сбора и хранения льда IFB20T номинальной емкостью 20 тонн; с изолированной панелью и внутренней сборной стальной конструкцией для механизма сгребания льда. Его можно передвигать, его легко и бесплатно транспортировать, устанавливать и отлаживать. Этот ледохранилище будет изготовлено на заводе, а затем доставлено на рабочую площадку для сборки.

С грабли для льда и ледошнековыми конвейерами

Одна холодная комната с системой граблей (как показано на следующих рисунках)

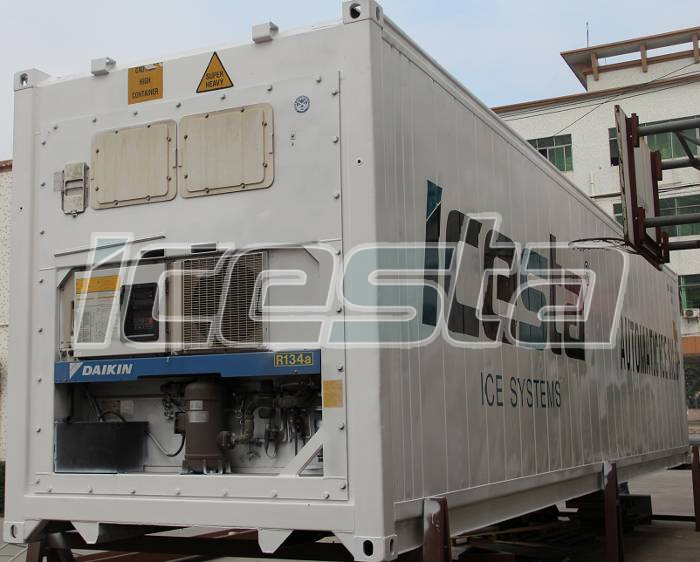

Автоматический бункер для хранения льда переоборудован из 40-футового рефрижераторного контейнера (5-8 лет) и интегрированно изолирован. Система контроля температуры и размораживания контролируется системой управления ICESTA. А система холодильного агрегата обычно производится компанией Carrier или Mitsubishi.

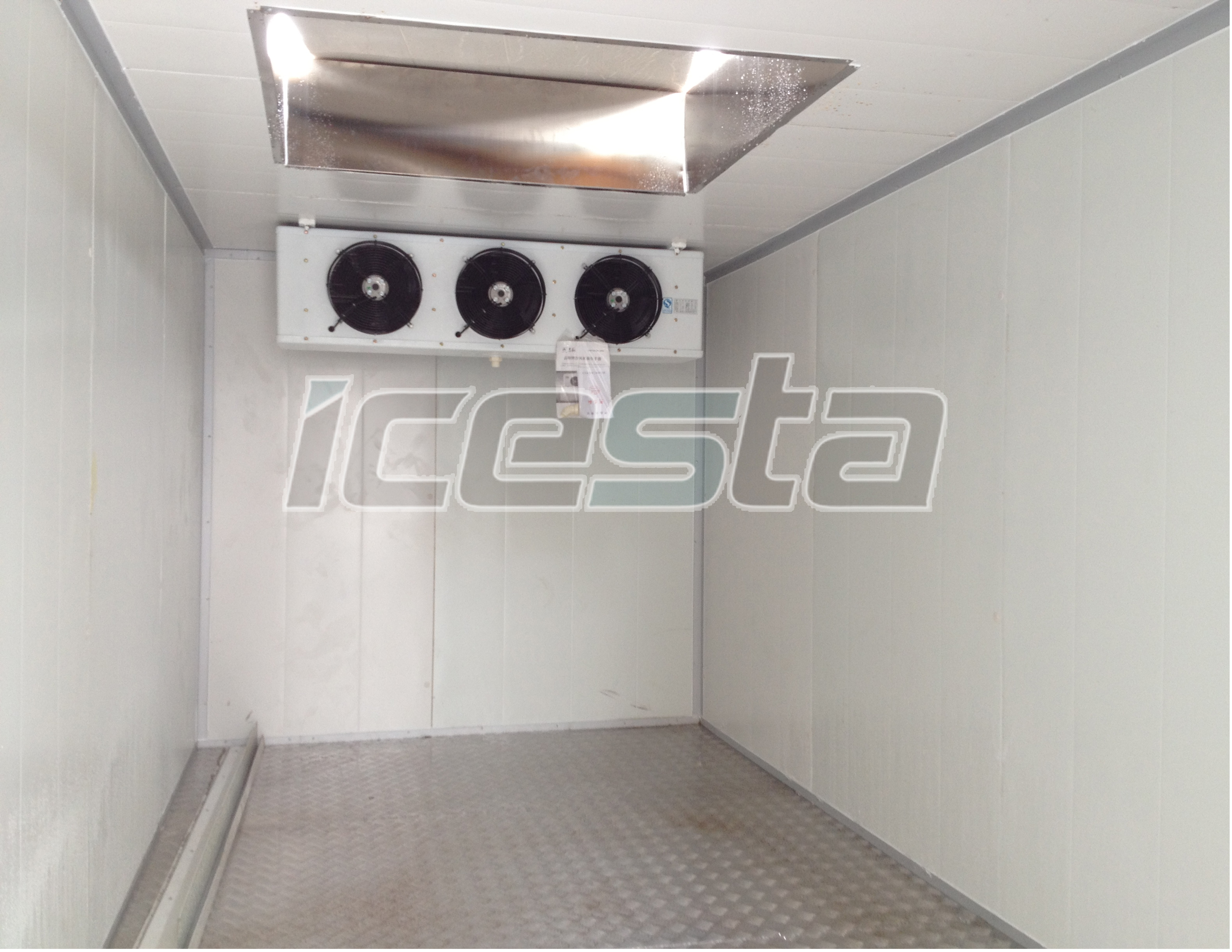

B Воздушный охладитель, установленный сверху внутри отсека для хранения, поддерживает внутреннюю температуру на уровне -8 градусов;

Внутренний гребешок для льда разрыхляет и подталкивает ледяную горку к выходной точке бункера для хранения льда.

Имеется индукционный механизм определения уровня льда, который помогает всегда держать грабли над ледяной горкой.

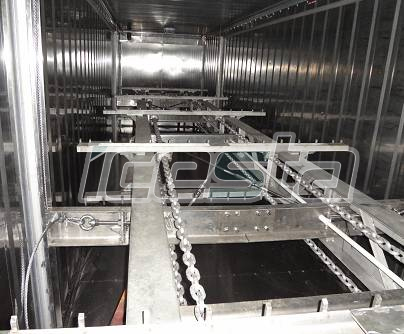

фото 14

C. Ледяной гребень внутри для транспортировки льда.

Во время работы льдодробилки грабли для льда переворачиваются, чтобы перевернуть ледяную насыпь, в результате чего падающий лед распределяется по бункеру для хранения льда, а подъемник для льда, который фиксируется верхним и нижним пределом, а также предохранительный защитный переключатель, автоматически регулирует вертикальную высоту грабли.

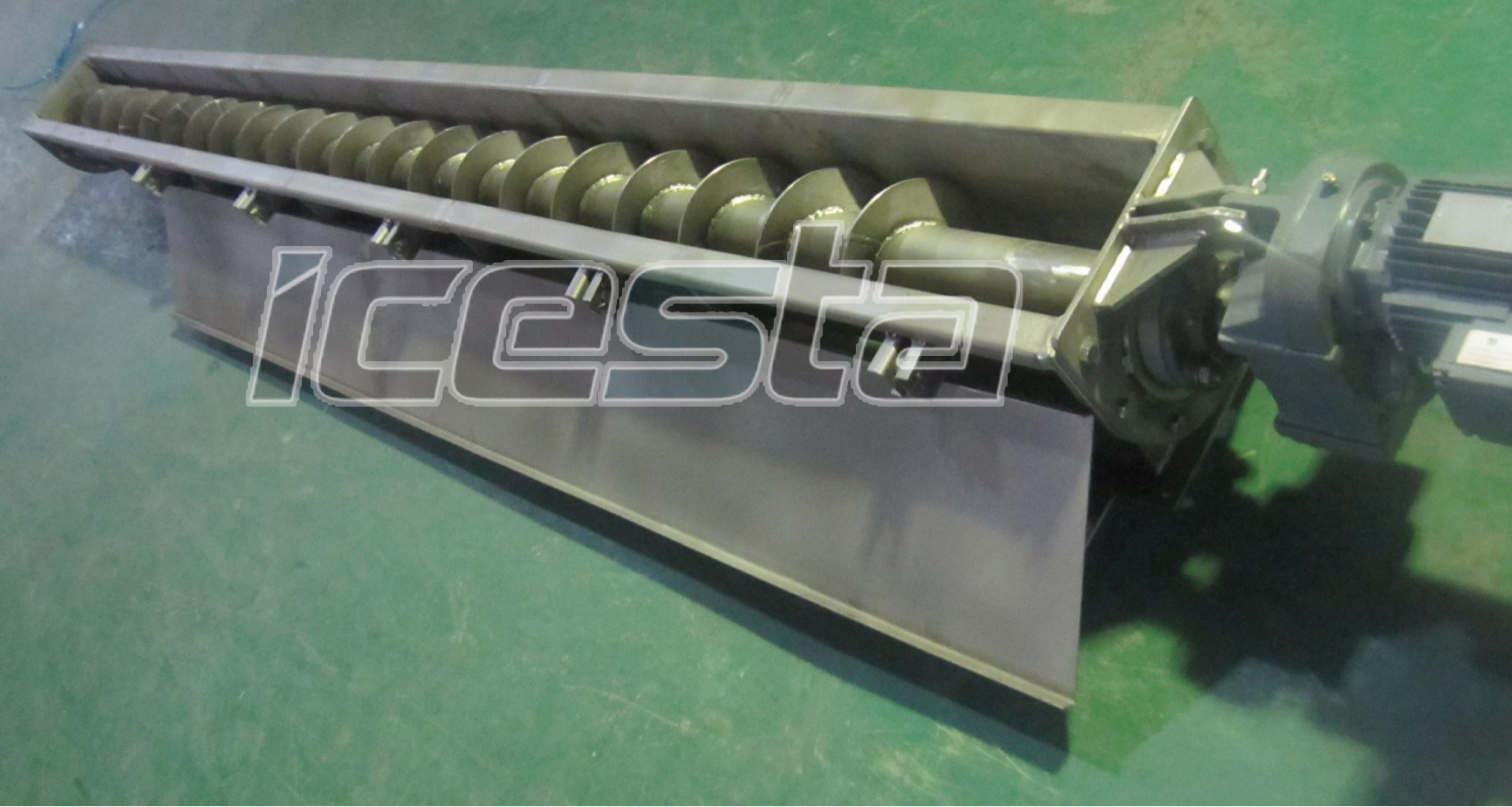

D.Винтовой конвейер под ледохранилищем.

Винтовой конвейер под дефлектором льда принимает на себя сбор льда из бункера и подает его в снегогенератор.

фото 15
